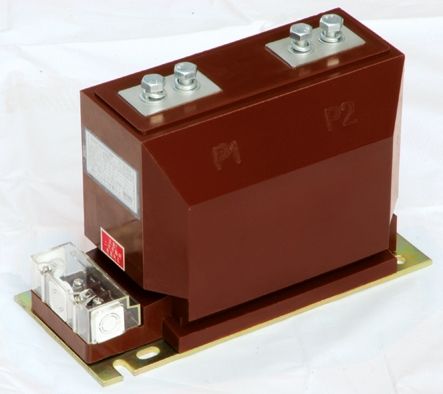

高压互感器又分为电流互感器、电压互感器,这里主要说说高压互感器中电压互感器的原理及接线方法

　　高电压对电压的比值等于高压侧的绕组匝数除以低压侧的绕组匝数，也就是电压比等于匝数比。而电流互感器的一次侧线圈匝数放很少，一般也就是一根导线，二次侧放很多匝，这样从电压互感器的原理上来分析，如果一次感应到低电压，那么二次侧如果开路的话就会感应到较高的电压，而二次侧的电压是不能超过2000V的，所以二次侧是不可以开路的。从另一个方面讲，因为一次和二次都是串联接法形成了回路，所以一次侧感应到的电压就等于一次侧的电阻流过的电流，二次侧的电流就等于二次侧感应到的电压除以二次侧的电阻，当一次侧流过大电流的时候，因为一次侧感应到的电压就等于一次侧的电阻流过的电流，所以一次电压就增大，一次电压增大，二次感应到的电压也增大，而二次侧电流等于电压除以二次侧电阻，所以二次侧感应到的电流也就增大了。

　　电压互感器的接线方式很多，常见的有以下几种：

　　1．用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。

　　2．用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经放电线圈接地的电网中。

　　3．用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。

　　4．电容式电压互感器接线形式。

　　在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
